Sostituzione della testina di stampa

Testina di stampa compatibile

Per i dettagli sulla testina di stampa compatibile, vedere Testina di stampa.

Precauzioni per la manipolazione della testina di stampa

Adottare le seguenti precauzioni per manipolare la testina di stampa.

Attenzione

• Per questioni di sicurezza, conservare la testina di stampa fuori dalla portata dei bambini.

• Se l'inchiostro viene ingerito accidentalmente, rivolgersi immediatamente a un medico.

• Non toccare la testina di stampa subito dopo la stampa. La testina di stampa si surriscalda molto e può causare ustioni.

Importante

• È possibile che intorno agli ugelli della testina di stampa rimossa sia presente inchiostro. Maneggiare con cautela la testina di stampa durante la sostituzione. L'inchiostro potrebbe macchiare i vestiti.

• Non aprire la confezione della testina di stampa prima dell'installazione. Dopo aver estratto la testina di stampa dalla confezione, installarla immediatamente. Se la testina di stampa viene conservata così com'è dopo l'apertura della confezione, gli ugelli potrebbero seccarsi con conseguente decadimento della qualità di stampa.



Come sostituire la Testina di stampa

Attenzione

• Se si intende sostituire la testina di stampa subito dopo la stampa, attendere qualche minuto prima di procedere. Le parti in metallo della testina di stampa si surriscaldano durante la stampa e il contatto con tali parti potrebbe causare ustioni.

Importante

• È possibile che le mani si sporchino durante la sostituzione della testina di stampa. Per la sostituzione, utilizzare i guanti forniti con la nuova testina di stampa.

Nota

• Preparare un nuovo serbatoio d'inchiostro quando i livelli di inchiostro sono bassi.

• Preparare una nuova cartuccia di manutenzione quando la capacità rimanente della cartuccia di manutenzione è scarsa.

• Guarda il filmato

1. Selezionare Manutenzione (Maintenance) nella schermata HOME.

2. Selezionare Sostituzione testina (Head Replacement).

   Viene visualizzata la schermata di conferma.

3. Confermare il messaggio e selezionare Avvia (Start).

   Importante

   • Se lo spazio all'interno della cartuccia di manutenzione è quasi esaurito, viene visualizzato un messaggio che richiede la sostituzione della cartuccia di manutenzione. Seguire le istruzioni riportate nel messaggio per sostituire la cartuccia di manutenzione. Se viene visualizzato questo messaggio, non è possibile utilizzare la stampante fino a quando non si sostituisce la cartuccia con una nuova.

     • Sostituzione della cartuccia di manutenzione

   • Se l'inchiostro nei serbatoi d'inchiostro non è sufficiente, viene visualizzato un messaggio che richiede la sostituzione dei serbatoi d'inchiostro. Seguire le istruzioni riportate nel messaggio per sostituire il serbatoio di inchiostro. Se viene visualizzato questo messaggio, non è possibile utilizzare la stampante fino a quando non si sostituiscono i serbatoi di inchiostro con serbatoi nuovi.

     • Sostituzione dei serbatoi d'inchiostro

4. Quando viene visualizzato un messaggio, aprire il coperchio superiore.



   L'inchiostro viene prelevato. Questa operazione richiede circa 6 a 7 minuti.

   Una volta prelevato l'inchiostro, il supporto della testina di stampa (A) si sposta nella posizione di sostituzione e sul display LCD vengono visualizzate le istruzioni per la sostituzione.

   Importante

   • Osservare sempre le precauzioni riportate di seguito durante il prelievo dell'inchiostro. In caso contrario, il prelievo dell'inchiostro potrebbe interrompersi e avviarsi nuovamente, causando un maggiore consumo di inchiostro della stampante.

     • Non scollegare la stampante per spegnerla.

     • Non aprire il coperchio del serbatoio.

     • Non aprire il coperchio di manutenzione.

     • Non spostare o sollevare la stampante.

   • Non chiudere il coperchio superiore fino a quando non si completa la sostituzione della testina di stampa.

5. Tirare in avanti la leva di collegamento (C) mentre si tiene premuto il pulsante Blocco (Lock) (B) come indicato dalla freccia nella figura seguente.



   Importante

   • Non toccare la pellicola trasparente (D) né la cinghia bianca (E). Se queste parti vengono sporcate o danneggiate con la mano p la carta, potrebbero verificarsi malfunzionamenti della stampante.



6. Aprire completamente la leva di blocco della testina di stampa (F) fino all'arresto.



7. Rimuovere la testina di stampa afferrandola dall'impugnatura (G).



   Importante

   • Non toccare mai i contatti metallici (H) del supporto della testina di stampa. Evitare inoltre che la sporcizia aderisca ai contatti metallici del supporto della testina di stampa. Questa operazione potrebbe danneggiare la stampante.



   Nota

   • Smaltire la testina di stampa usata in conformità alle normative locali.

8. Aprire la confezione che contiene la nuova testina di stampa.

   Estrarre la custodia della testina dalla confezione e rimuovere il nastro.



9. Sollevare la testina di stampa afferrandola dall'impugnatura e rimuovere i cappucci protettivi (I) di desta e sinistra.



   Importante

   • Afferrare sempre la testina di stampa dall'impugnatura. Non toccare mai gli ugelli (J) o i contatti metallici (K). Si potrebbe danneggiare la testina di stampa e influire sulla qualità di stampa.

   • Non toccare la sezione di alimentazione inchiostro (L). Potrebbero verificarsi problemi di stampa.



   • La superficie interna del cappuccio protettivo è rivestita di inchiostro per proteggere gli ugelli. Prestare attenzione a non toccare tali superfici quando si rimuovono i cappucci.

   • La testina di stampa contiene inchiostro per proteggere gli ugelli. Si consiglia di rimuovere il cappuccio protettivo tenendolo sopra la custodia della testina che contiene la testina di stampa o comunque tenerlo in modo da evitare la fuoriuscita dell'inchiostro con conseguenti macchie sugli abiti o nella zona circostante. Pulire eventuali perdite accidentali di inchiostro con un panno asciutto.

   • Se occorre riporre temporaneamente una testina di stampa prima dell'installazione, reinserirla nella custodia della testina con lo stesso orientamento. Se viene capovolta, gli ugelli o i contatti metallici potrebbero danneggiarsi compromettendo la qualità di stampa.

   • Non riapplicare i cappucci protettivi. Smaltire questi materiali in conformità alle normative locali.

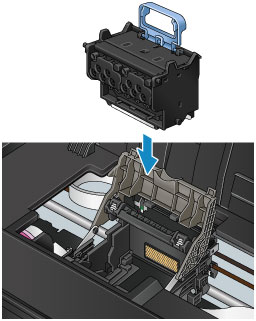

10. Inserire saldamente ma con cura la testina di stampa, assicurandosi che gli ugelli, i contatti metallici e la sezione di erogazione dell'inchiostro non tocchino il supporto della testina di stampa.



11. Chiudere la leva di blocco della testina di stampa.



12. Chiudere la leva di collegamento fino a quando non scatta in posizione.



13. Chiudere il coperchio superiore.

    L'inchiostro viene caricato nella stampante. Questa operazione richiede circa 16 a 17 minuti.

    Una volta caricato l'inchiostro nella stampante, viene visualizzata la schermata di conferma.

    Attenersi alle istruzioni riportate nel messaggio visualizzato sul display LCD per regolare la posizione della testina di stampa.

    Importante

    • Quando l'inchiostro viene riempito, evitare di rimuovere il serbatoio d'inchiostro o la cartuccia di manutenzione. Potrebbero verificarsi perdite di inchiostro.

    • Osservare sempre le precauzioni riportate di seguito mentre si carica l'inchiostro. In caso contrario, il caricamento dell'inchiostro potrebbe interrompersi e avviarsi nuovamente, causando un maggiore consumo di inchiostro della stampante.

      • Non scollegare la stampante per spegnerla.

      • Non aprire il coperchio del serbatoio.

      • Non aprire il coperchio di manutenzione.

      • Non spostare o sollevare la stampante.

Nota

• Una volta sostituita la testina di stampa, eseguire una calibrazione del colore.

  • Esecuzione della calibrazione colore
